Kako izbrati TPE za brizganje: ključni dejavniki, izbira materiala in obravnavanje obdelave
V moji zadnji objavi sem razložilkaj je dejansko TPEje inzakaj se topi in preoblikuje kot plastikaNamesto da se trdi kot guma. To vprašanje odgovarja na vprašanje, kaj je TPE. Ne odgovarja pa na vprašanje, kako izbrati pravo stopnjo, ko mora izdelek prestati resnično kalupno oblikovanje, na pravi proizvodni liniji in pod resničnim rokom.
Izbira TPE-ja za brizganje plastike se začne s funkcijo izdelka, ne z tehničnim listom materiala. Ujemite trdoto, toki in toplotno obnašanje z obliko, ciklom in delovnimi pogoji. Če ta ujemanje uspe, bo izdelek konzistenten, močan in pripravljen za naslednjo postajo.
Ta ena ideja, ki predvideva ujemanje materiala z namenom uporabe, je osnova za vsako odločitev, ki jo bom v nadaljevanju razložil. Prav tako pojasnjuje, zakaj se dva izdelka, izdelana iz »enake« vrste TPE, ob izhodu iz kalupa lahko obnašata tako različno.
Zakaj je TPE priljubljen material za aplikacije brizganja?
Trda plastična sestavina se razpoka ob večkratnem upogibanju. Strjena gumijasta sestavina zahteva ločen postopek strjevanja in je ni mogoče preprosto ponovno zbrusiti. Nobena od njih ne ustreza vsem načrtom na moji delovni mizi.
TPE je za brizganje v obliko prednostno izbran, saj deluje na standardni opremi za termoplaste, preskoči korak vulkanizacije in omogoča, da se mehki TPE v enem ciklu neposredno zlepi na trd plastik. To skrajša čas cikla, zmanjša potrebo po sekundarni montaži ter omogoča, da odpadki namesto v košnico ponovno vstopijo v proizvodni proces.
Večina tovarn plastike že ima opremo za brizganje. TPE razred, ki deluje na isti opremi, odpravlja potrebo po ločeni gumijasti stiskalnici ali peči za vulkanizacijo.Dvofazno brizganjeV trgovini omogoča, da se mehak TPE‑oprijem pritrdi na togo ročko v enem samem ciklu, namesto da bi kasneje dva dela sestavili ročno. To je pomemben razlog, zakaj ekipe za avtomobilske notranjosti pri tesnilih in oprijemih raje uporabljajo TPE: manj delov, manj pritrdilnih elementov in manj mest, kjer bi lahko izdelek odpovedal. Tudi predelava ima velik pomen. Vodniki in zavrženi deli pogosto lahko še enkrat končajo v zalogovniku, če to dopuščata vrsta materiala in proces, kar zniža stroške materiala na posamezni kos. Pri Yudahang je to običajno prvo vprašanje, ki ga zastavim stranki: ali vaša zasnova res potrebuje dva ločena dela, ali pa vam TPE omogoča, da jih oblikujete kot eno?

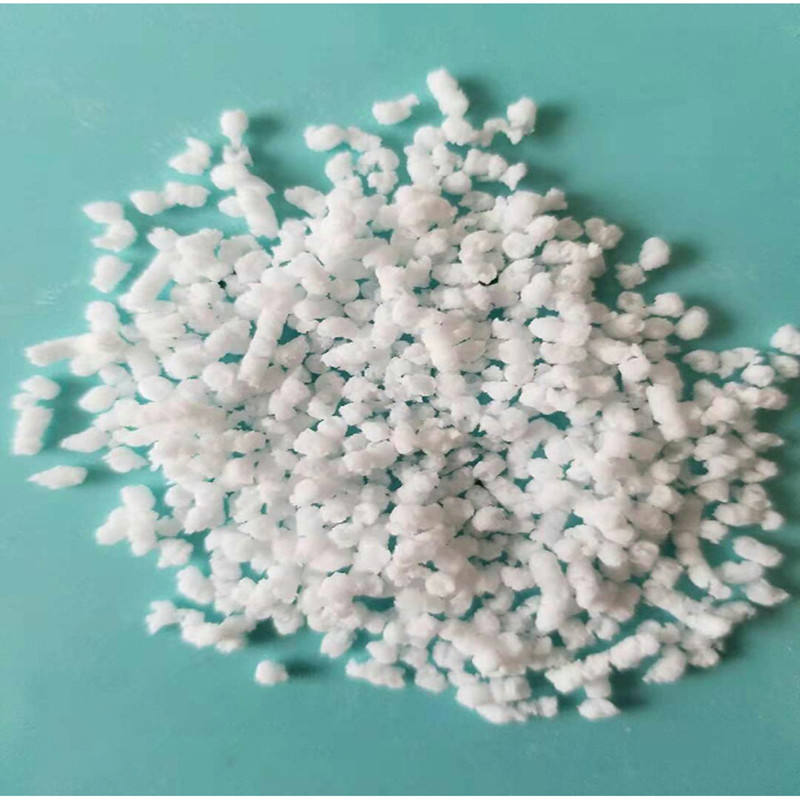

Katere lastnosti bi morali upoštevati pri izbiri TPE granul za brizganje?
Trdota sama po sebi skoraj nič ne pove o tem, kako se bo TPE pelet obnašal, ko bo enkrat v vaši kalupi.
Pri izbiri TPE peletov preverite trdoto, stopnjo toka taline, natezno in trganjsko trdnost, kompresijski set ter združljivost vezave s substratom. Vsaka od teh lastnosti ustreza drugačnemu načinu odpovedi, zato se izpustitev katere koli običajno pozneje pokaže kot reklamacija, ne pa kot rezultat laboratorijskega testa.
Te lastnosti razvrščam v tri skupine: občutek, tekočnost in prilagodljivost. Občutek zajema trdoto in elastičnost, ki določata, kako se del obnaša v roki ali pod tesnilom. Tekočnost zajemastopna stopnja tokain viskoznost, ki odločata, ali bo pelet zapolnil tanke stene ali dolge vodilne kanale brez kratkih strel. Fit pokriva lepilnost, kemijsko odpornost inset kompresije, ki odločajo, ali del še vedno deluje po več mesecih na terenu, ne le izven kalupa. Tako ga običajno razdelim za stranko:
| Lastnina | Kar vam to pove | Zakaj je to pomembno |
|---|---|---|
| Trdota (Shore A/D) | Občutek mehkobe in oprijema | Ujema se z ergonomijo in tesnilnim pritiskom |
| Stopna stopnja toka | Kako zlahka zapolni kalup | Preprečuje kratke vložke in varilne linije |
| Set stiskanja | Obnova po vztrajni obremenitvi | Zadržuje tesnjenje in zatesnitve skozi čas |
| Združljivost vezanja | Adhezija na trdo podlago | Odloči, ali overmolding dejansko drži |
Kako vpliva postopek brizganja TPE na kakovost izdelka?
Dve trgovini lahko upravljata z enako stopnjo TPE in vseeno odidejo z dodelanima, zelo različnima deloma.
Postopek brizganja v plesni vpliva na kakovost izdelkov iz TPE prek temperature taljenja, hitrosti brizganja, pritiska polnjenja in časa hlajenja. Če so ti parametri napačno nastavljeni, se lahko tudi dobro izbrana vrsta TPE zvije, potone ali razpoka ob vstopnem odprtju.
Temperatura taline, ki je prenizka, povzroči, da material ni dovolj plastificiran, zato se slabo polni in na površini nastanejo linije toka. Če je temperatura previsoka, lahko material razgradi, kar oslabi odpornost na trganje prav tam, kjer je ta lastnost najbolj pomembna za izdelek. Hitrost vbrizgavanja vpliva na način, kako se fronta taline napolni votlino; če je prehitra, lahko ujame zrak in pusti ožgane sledi ob odzračevalnih kanalih. Tlačna stopnja in čas polnjenja nadzirata pojav vdrtin ter dimenzijsko stabilnost izdelka po hlajenju. Čas hlajenja je pogosto prva stvar, ki jo obrat skrajša, da bi pospešil ciklični čas, a izdelek, ki ga vzamejo predčasno, se lahko kljub temu upogne, ko zapusti kalup. Obliko in proces obravnavam kot del odločitve o materialu, ne kot ločen korak, ki se zgodi kasneje. Tudi odlična razreda TPE, vbrizgana s slabim procesom, vam bo vseeno prinesla slab izdelek.
Kakšne so pogoste težave pri brizganju TPE in kako jih lahko rešimo?
Kratki strelci, bliskavice in vgreznine se na skoraj vsaki proizvodni liniji TPE sčasoma pojavijo.
ObičajnoBrizganje TPETežave vključujejo pomanjkanje polnjenja, bleščanje, vdrtine in slabo vezavo na nadlitočenih delih. Večina jih izvira iz neskladja toka taline, nepravilne temperature forme ali substrata, ki sploh ni bil preizkušen za adhezijo.
Kratki vložki običajno pomenijo, da je stopnja toka taline prenizka glede na debelino stene ali pa sta hitrost in pritisk vbrizgavanja nastavljena preveč varčno za določeno geometrijo. Vodna sled kaže na orodje, ki ne zaskoči dovolj trdno glede na viskoznost materiala pri tej temperaturi. Vdolbine izvirajo iz prešibke tlačne polnitve ali odseka stene, ki je predebel, da bi se enakomerno ohladil. Okvare vezave na nadlitih delih so najbolj zahtevna težava: energija površine podlage, temperatura orodja in napačna kemijska družina TPE-ja lahko vse skupaj povzročijo, da se mehka oprijemna plast odlušči od trde osnovne plastike. Pri lastnem odpravljanju težav najprej preverim tako material kot proces skupaj, preden krivdo pripišem samo enemu ali drugemu. Večinoma je rešitev manjša od popolne zamenjave materiala. Prilagoditev temperature orodja ali majhno povečanje časa polnitve rešita več težav, kot si ljudje mislijo.
Zaključek
Izbira pravegaTPEZa brizganje plastike nikoli ni samo ena sama odločitev. To pomeni usklajevanje lastnosti materiala, konstrukcije orodja in nastavitev procesa s pravim namenom izdelka – od prvega brizganja na tekočem traku pa vse do dolgoletne uporabe na terenu.
Navedene literature
- Osswald, T. A., in Turng, L.-S. (ur.).Priročnik za brizganje plastike, 3. izdaja. Založba Hanser, 2008.
- Drobny, J. G.Priročnik o termoplastičnih elastomerih, 2. izdaja. Elsevier, 2014.
- Holden, G., Kricheldorf, H. R., in Quirk, R. P. (ur.).Termoplastični elastomeri, 3. izdaja. Založba Hanser, 2004.
- Bhowmick, A. K., in Stephens, H. L. (ur.)Priročnik o elastomerih, 2. izdaja. CRC Press, 2000.
- ASTM International.ASTM D395-18: Standardni metodi preskušanja lastnosti gume – kompresijski set.
- Rosato, D. V., in Rosato, M. G.Priročnik za brizganje plastike. Springer, 2000.
